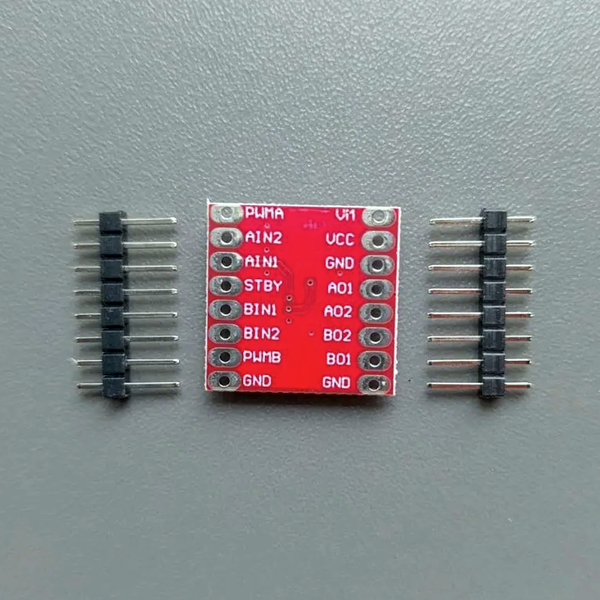

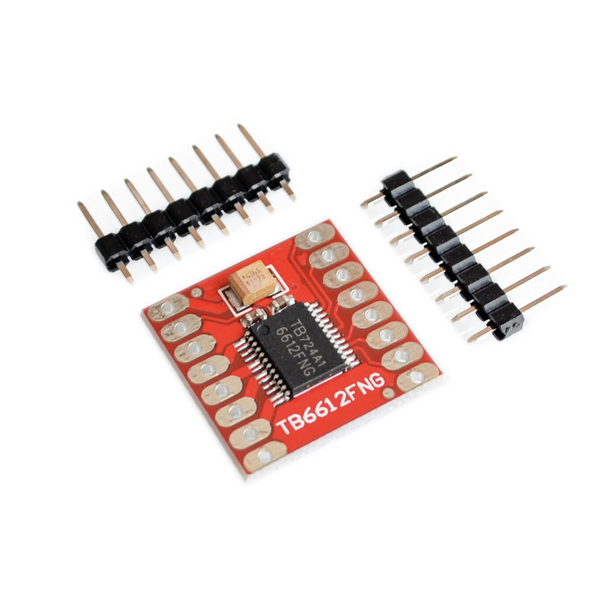

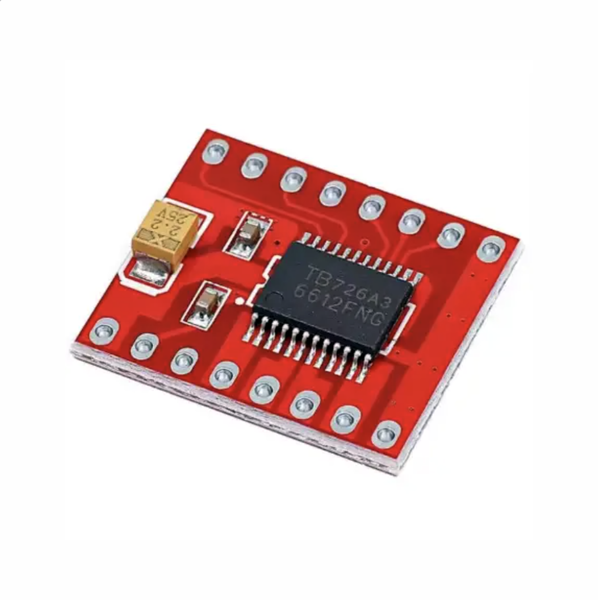

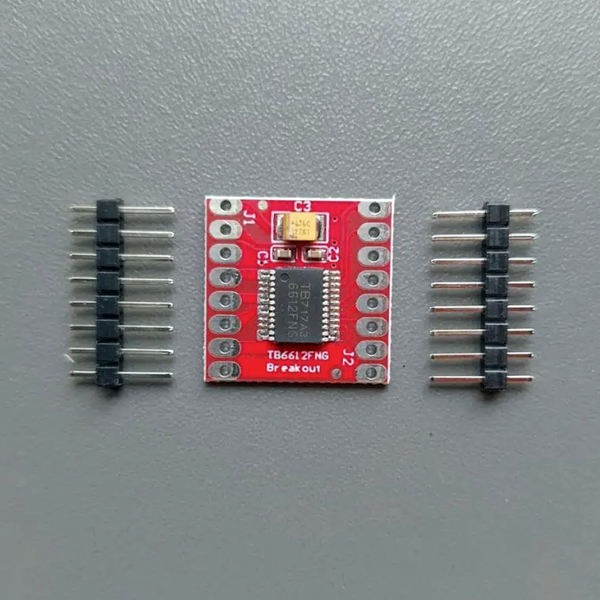

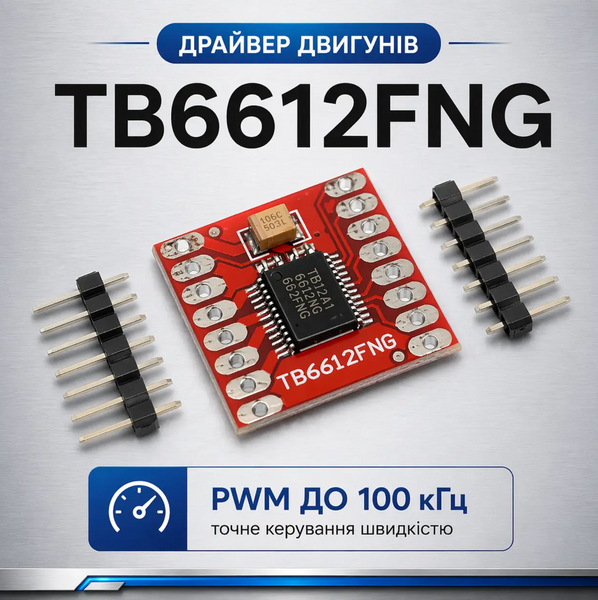

Драйвер двигунів TB6612FNG — це компактний двоканальний модуль для керування двигунами постійного струму або кроковими двигунами. Побудований на мікросхемі TB6612FNG і є сучасною заміною застарілого L298N з кращою ефективністю та меншими втратами.
Модуль дозволяє незалежно керувати двома DC двигунами або одним кроковим двигуном. Підтримує ШІМ керування швидкістю (до 100 кГц) і має вхід STBY для енергозбереження.

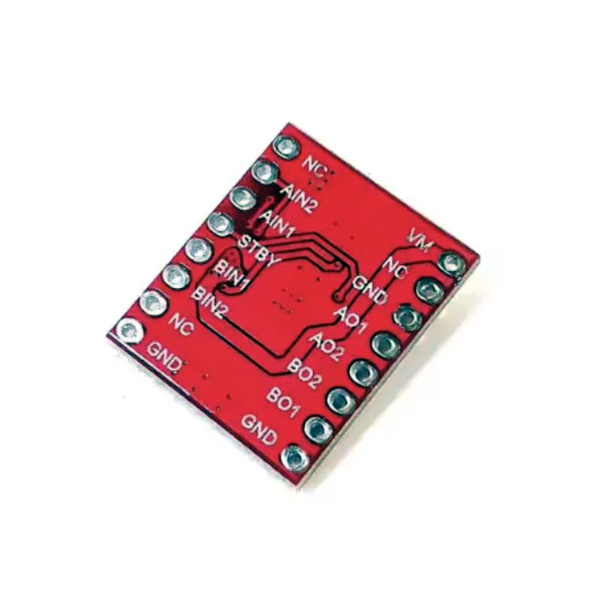

Контакти живлення та керування розведені по різних сторонах плати для зручності підключення. Всі входи мають підтяжку до GND.
У комплект входять гребінки (пін-хедери) для монтажу.
Характеристики:
Тип: драйвер двигунів
Модель: TB6612FNG
Кількість каналів: 2
Напруга моторів (VM): 4.5–13.5 В
Напруга логіки (VCC): 2.7–5.5 В
Струм безперервний: до 1 А на канал
Піковий струм: до 3 А на канал
PWM частота: до 100 кГц
Режим сну: STBY
Захист: тепловий
Розмір: ~20 × 20 мм
Основні можливості:
— керування 2 DC двигунами
— керування кроковим двигуном
— регулювання швидкості (PWM)
— зміна напрямку обертання
— режим енергозбереження
Основні переваги:
— кращий за L298N (менше нагріву)
— компактний розмір
— висока ефективність
— підтримка PWM до 100 кГц
— просте підключення
— стабільна робота
— наявність STBY режиму
Сфери застосування:
— робототехніка
— Arduino проєкти
— керування двигунами
— RC моделі
— DIY електроніка
— автоматизація
