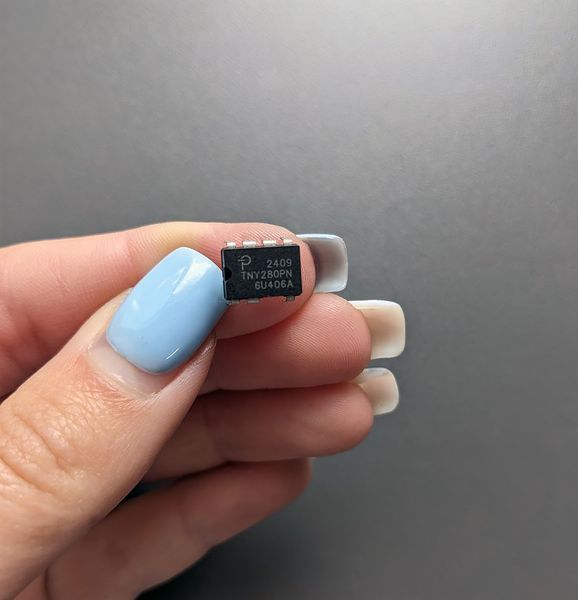

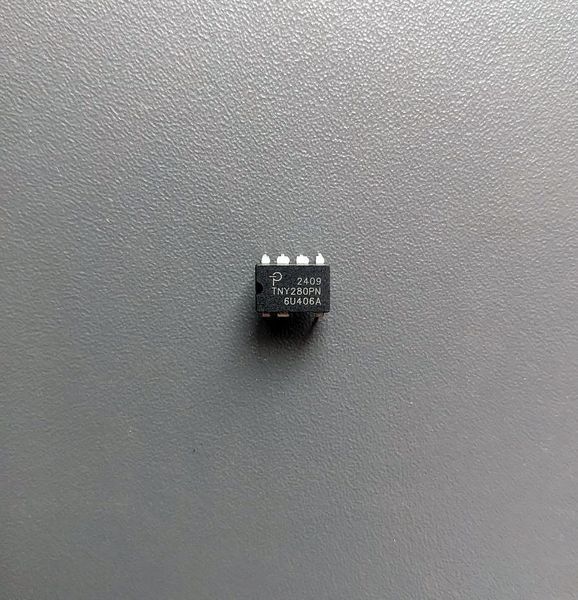

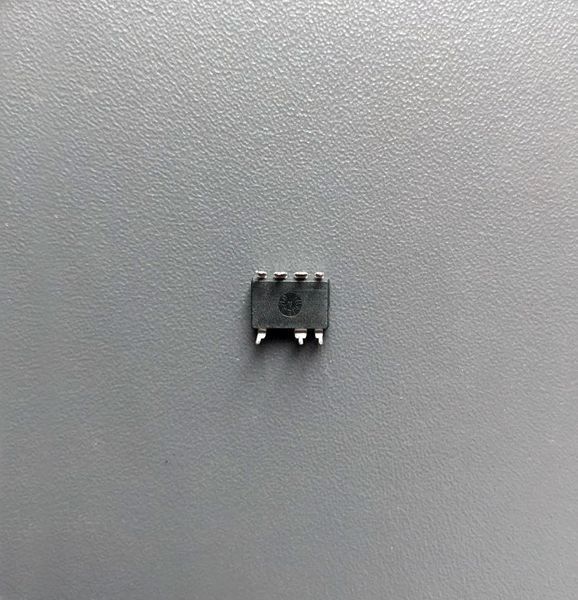

TNY280PN — це імпульсний контролер живлення із серії TinySwitch-III. розроблений компанією Power Integrations для створення компактних мережевих блоків живлення.
Мікросхема поєднує у собі контролер імпульсного перетворювача та високовольтний MOSFET-транзистор (понад 700 В). що дозволяє створювати прості та ефективні схеми живлення з мінімальною кількістю зовнішніх компонентів.
Контролер працює у широкому діапазоні мережевої напруги 85–265 В AC. що робить його придатним для універсальних блоків живлення.
Серія TinySwitch-III підтримує автоматичне керування потужністю. зменшує втрати енергії у режимі очікування та забезпечує стабільну роботу навіть при коливаннях мережевої напруги.
Характеристики
Тип: імпульсний контролер живлення з вбудованим MOSFET
Серія: TinySwitch-III
Виробник: Power Integrations
Корпус: DIP-7 (THT. монтаж у отвори)
Діапазон вхідної напруги:
85–265 В AC
Вихідна потужність:
14–36.5 Вт (залежить від схеми та охолодження)
Частота комутації:
≈132 кГц
Вбудований транзистор:
MOSFET >700 В
Температурний діапазон роботи:
–40°C … +150°C
Вбудовані захисти
OVP — захист від перенапруги
OTP — захист від перегріву
SCP — захист від короткого замикання
Current limit — обмеження струму
Основні переваги
вбудований високовольтний MOSFET
низьке енергоспоживання
висока ефективність роботи
мінімальна кількість зовнішніх компонентів
підходить для компактних блоків живлення
Типове застосування
імпульсні блоки живлення
зарядні пристрої
адаптери живлення
побутова електроніка
DIY електроніка
