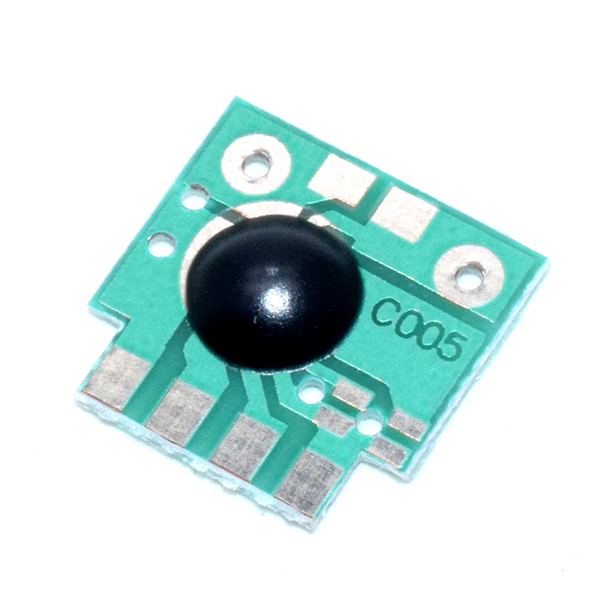

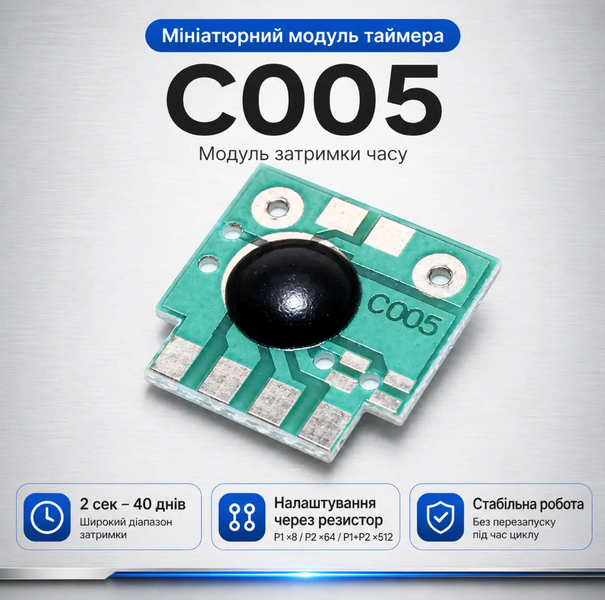

Миниатюрный модуль таймера C005 — это универсальный модуль задержки времени для точного управления включением и отключением устройств в DIY-проектах и системах автоматизации. Работает от низкого напряжения 2–5 В и отлично подходит для использования с Arduino и другими микроконтроллерами.
Модуль запускается по спаду сигнала (1→0 на входе Trigger) и формирует задержку. в течение которой на выходе удерживается низкий уровень. После завершения времени сигнал возвращается в исходное состояние. Таймер не перезапускается во время работы.
Время задержки задаётся внешним резистором (Rt) и может изменяться от секунд до десятков дней. Контакты P1 и P2 позволяют увеличивать время (×8. ×64. ×512). что даёт максимальную задержку до ~40 дней.
Компактный размер (12×12 мм) делает модуль удобным для установки в ограниченном пространстве.
Характеристики:
Тип: модуль таймера / задержки
Модель: C005
Питание: 2–5 В
Тип управления: TTL (Trigger)
Ток на выходе: до 30 мА
Потребление: ~120 мкА
Диапазон задержки: от ~2 сек до 40 дней
Настройка времени: внешний резистор Rt
Множители времени:
— P1: ×8
— P2: ×64
— P1+P2: ×512
Размер: 12 × 12 мм
Принцип работы:
— запуск по спаду сигнала (1 → 0)
— выход переходит в LOW
— таймер отрабатывает заданное время
— затем возвращается в HIGH
— повторный запуск после завершения цикла
Основные преимущества:
— огромный диапазон времени
— стабильная работа без перезапуска
— низкое энергопотребление
— простая настройка
— компактность
— совместимость с TTL
— гибкость настройки
Сферы применения:
— таймеры включения и отключения устройств
— задержка запуска реле и оборудования
— автоматизация освещения
— DIY и радиолюбительские проекты
— робототехника
— системы управления питанием
— бытовая автоматика
— защита оборудования от частых включений
