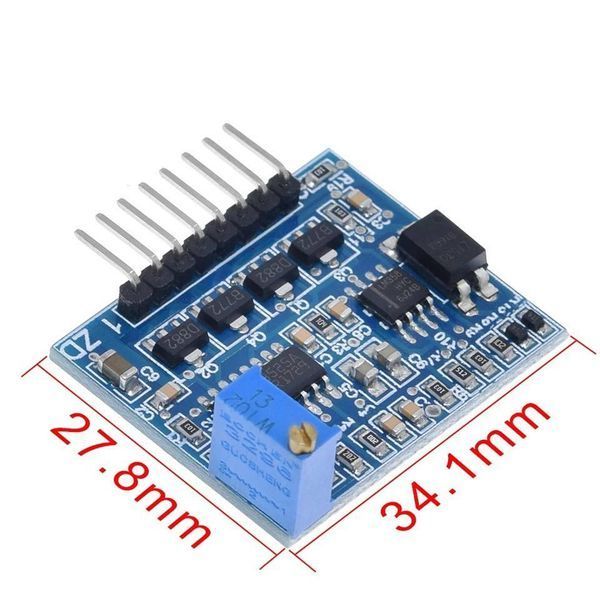

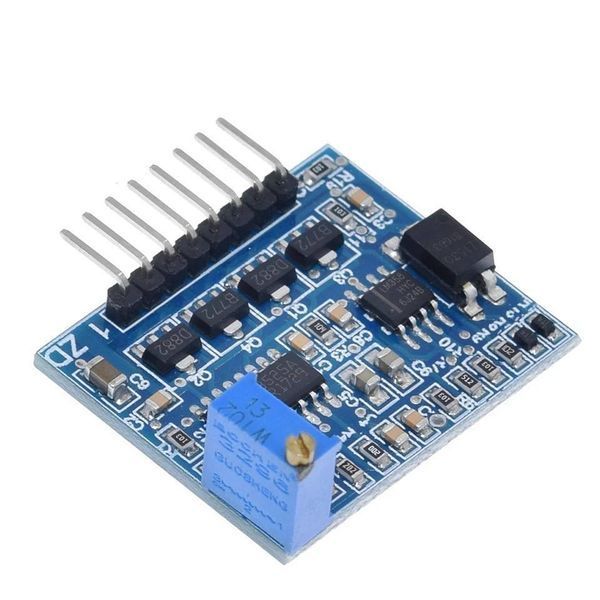

Генераторная плата на базе SG3525 предназначена для управления преобразователями напряжения и силовыми MOSFET транзисторами. Частота генерации регулируется подстроечным резистором в пределах 20-35кГц.
Драйвер выполнен на четырёх биполярных транзисторах и позволяет напрямую подключать полевые транзисторы. Вход блокировки реализован через оптрон с гальванической развязкой и усилителем на LM358.
Назначение выводов:
-
1 питание платы
-
2 выход 1
-
3 GND земля
-
4 выход 2
-
5 6 вход блокировки оптрон
-
7 выход блокировки
-
8 вход обратной связи
