SG3525 PWM генератор 20-35kHz

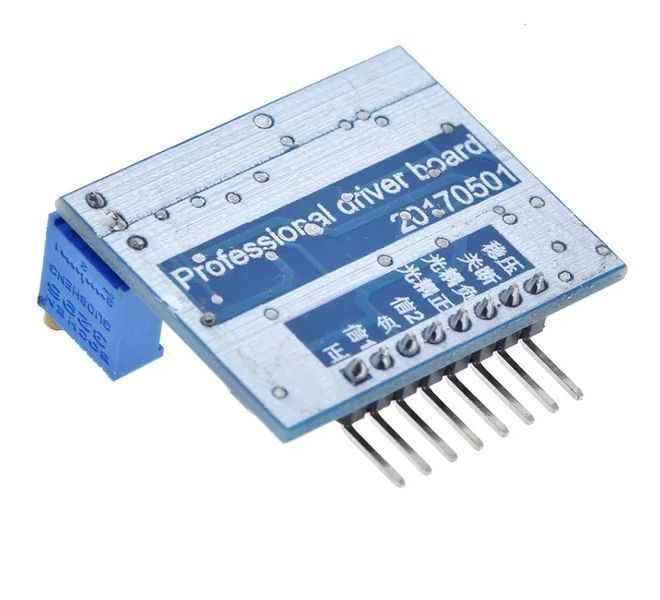

Генераторная плата на базе SG3525 применяется в импульсных преобразователях напряжения и инверторах. Микросхема SG3525 формирует стабильный PWM сигнал с регулировкой частоты 20-35кГц с помощью подстроечного резистора.

Драйвер выполнен на четырёх биполярных транзисторах и позволяет напрямую подключать MOSFET. Вход блокировки реализован через оптрон с гальванической развязкой и усилением сигнала на LM358.

Назначение выводов:

• 1 питание платы

• 2 выход 1

• 3 GND земля

• 4 выход 2

• 5 6 вход блокировки оптрон

• 7 выход блокировки

• 8 вход обратной связи
