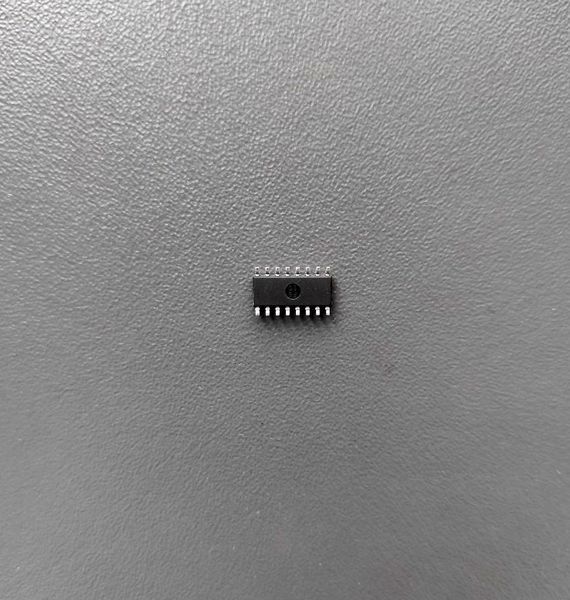

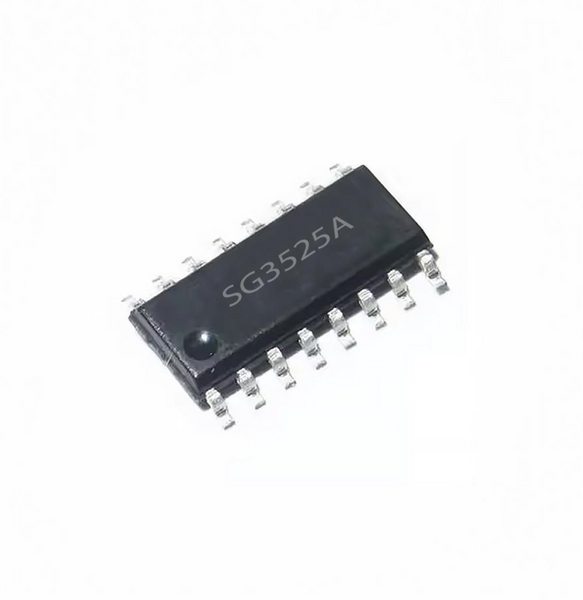

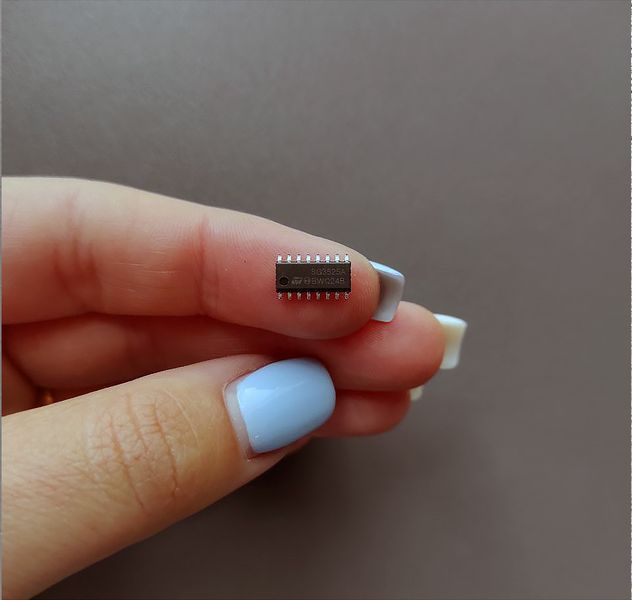

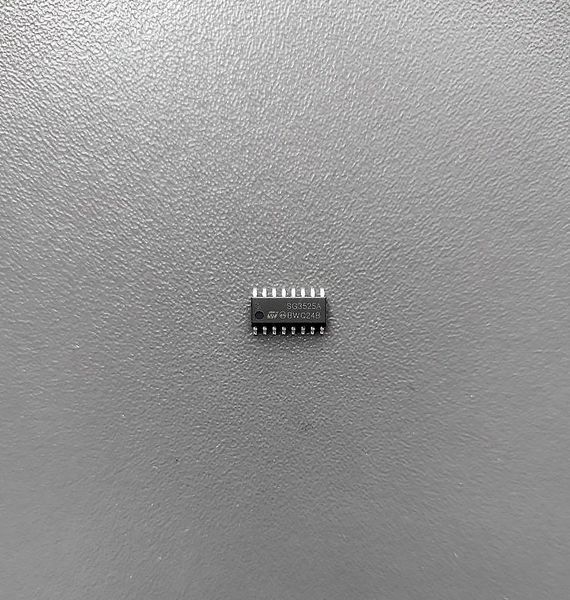

SG3525A — универсальный ШИМ-контроллер. предназначенный для построения импульсных источников питания. инверторов и DC-DC преобразователей.
Микросхема широко применяется в силовой электронике благодаря стабильной работе. широкому диапазону питания и возможности точной настройки частоты генератора.
Контроллер содержит встроенный генератор. источник опорного напряжения. усилитель ошибки и систему защиты. что позволяет эффективно управлять силовыми транзисторами.
SG3525A поддерживает работу с push-pull. half-bridge и full-bridge преобразователями. поэтому часто используется в различных источниках питания.
Характеристики
Тип: ШИМ-контроллер
Модель: SG3525A
Корпус:
SOP-16 (SMD)
Диапазон напряжения питания:
8 – 35 В
Максимальная частота генератора:
до 400 кГц
Опорное напряжение:
5.1 В
Количество выводов:
16
Рабочий температурный диапазон:
–40°C … +125°C
