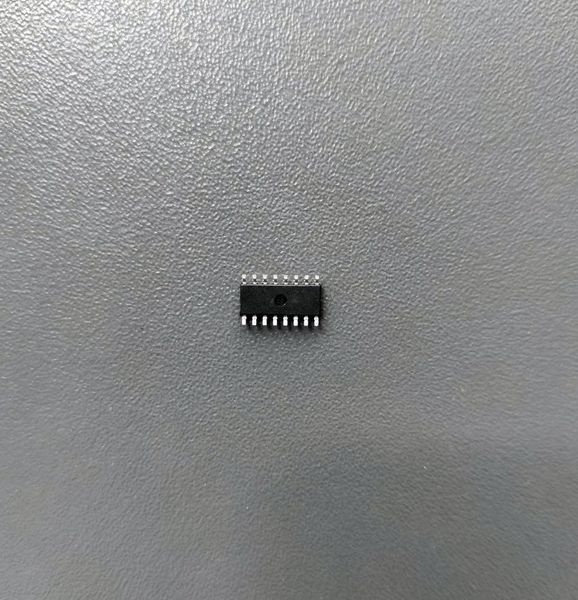

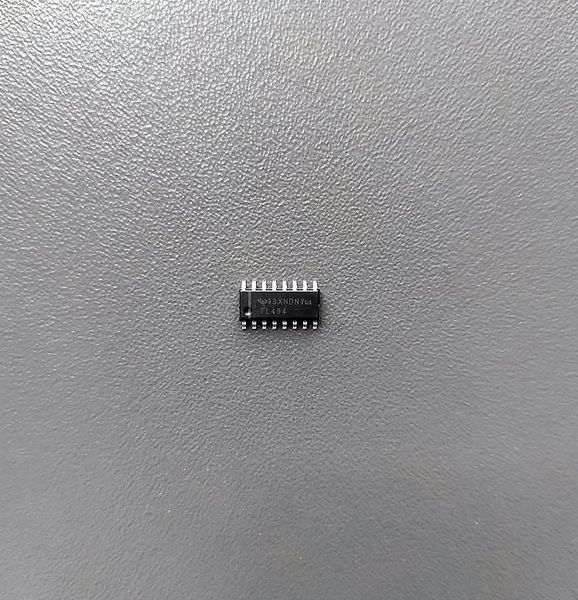

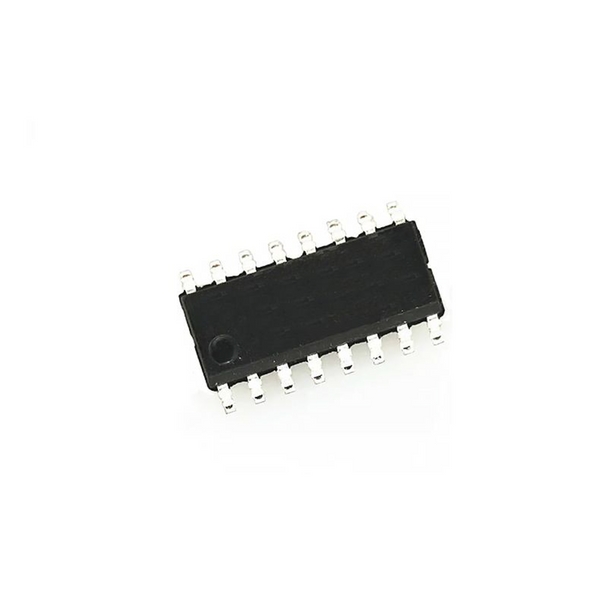

TL494 ШИМ контроллер SOP-16 для блоков питания

TL494 — это интегральный ШИМ-контроллер. широко применяемый в импульсных источниках питания. инверторах и DC-DC преобразователях.

Микросхема содержит два компаратора ошибки. генератор пилообразного напряжения. регулятор dead-time и два выходных транзистора. что позволяет реализовать стабильное управление импульсными преобразователями.

TL494 поддерживает питание 7–40 В и частоту генерации до 300 кГц. что делает её универсальным решением для различных силовых схем.

Корпус SOP-16 обеспечивает компактный SMD-монтаж на печатную плату.

Характеристики:

• Тип: двухканальный ШИМ-контроллер с внутренним генератором
• Корпус: SOP-16 (SMD)
• Напряжение питания: 7–40 В
• Потребляемый ток: примерно 7 мА
• Частота генерации: до 300 кГц (рекомендуется до 200 кГц)
• Выходной ток: до 200 мА на канал (source/sink)
• Тип выходов: push-pull или single-ended
• Встроенный генератор пилообразного напряжения: есть
• Рабочий температурный диапазон: –40°C … +85°C

Защиты и управление:

• ограничение тока (через внешние элементы)
• управление dead-time
• soft-start

Цоколевка:

1 (1IN+) — неинвертирующий вход компаратора 1
2 (1IN−) — инвертирующий вход компаратора 1
3 (FEED) — обратная связь
4 (DTC) — управление dead-time
5 (CT) — конденсатор генератора
6 (RT) — резистор генератора
7 (GND) — земля
8 (C1) — выход 1
9 (C2) — выход 2
10 (VCC) — питание
11 (E1) — эмиттер выхода 1
12 (E2) — эмиттер выхода 2
13 (VREF) — опорное напряжение 5 В
14 (2IN−) — инвертирующий вход компаратора 2
15 (2IN+) — неинвертирующий вход компаратора 2
16 (COMP) — выход компаратора

Назначение:

• импульсные блоки питания
• инверторы
• DC-DC преобразователи
• стабилизаторы напряжения
